Juego de bloques en V Serie 636, 5 a 90 mm, ACCUD

REF: ACC636-045-01

Juego de bloques en V Serie 636

El Juego de bloques en V Serie 636 de ACCUD es una herramienta esencial para el posicionamiento y medición de piezas con ejes de precisión, abarcando un rango de 5 a 90 mm. Su diseño incluye ranuras en V tanto en la parte superior como en la inferior, permitiendo la sujeción segura de ejes grandes y pequeños, ideal para inspección y mecanizado.


Stock Físico
1 Pzas
Cantidad
Precio Unitario:
3,416.40

Cotización formal y entrega detallada

Inicia sesión o regístrate para ver tiempos de entrega exactos, calibración acreditada opcional, costos de envío automáticos y generar un PDF formal.

Desliza horizontalmente en la tabla para ver todos los detalles.

Juego de bloques en V Serie 636

El Juego de Bloques en V Serie 636 de ACCUD está diseñado para sujetar y posicionar piezas cilíndricas, ejes y componentes redondos durante trabajos de inspección, medición y mecanizado. Su diseño proporciona un apoyo estable de la pieza, facilitando las operaciones que requieren un posicionamiento preciso.

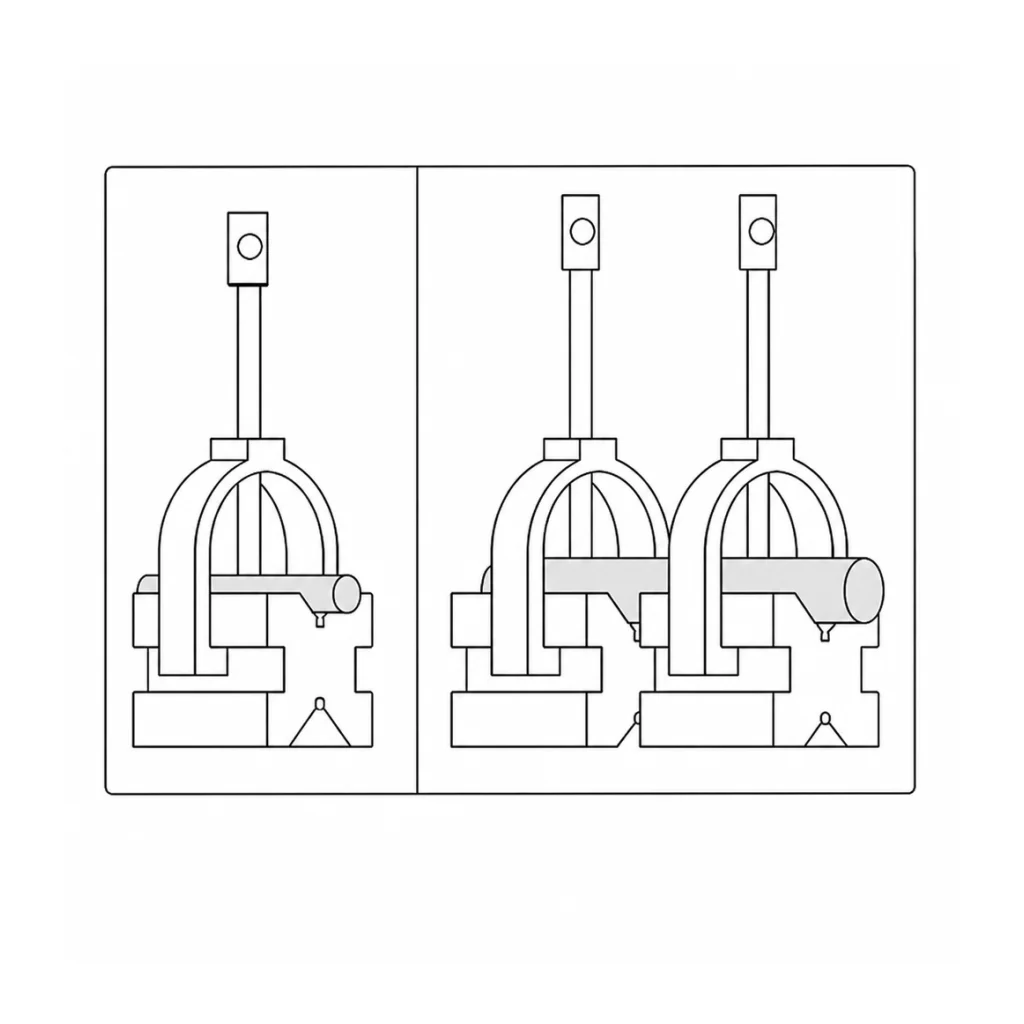

Cada juego incluye dos bloques en V y cuenta con ranuras en ambas caras: una ranura superior para ejes de mayor diámetro y una ranura inferior para ejes pequeños, ofreciendo mayor versatilidad para trabajar con diferentes dimensiones de piezas.

La Serie 636 está disponible en diferentes tamaños y rangos de capacidad, manteniendo una alta precisión geométrica para aplicaciones de metrología, control de calidad, talleres y procesos de manufactura.

  • Tipo: Juego de bloques en V
  • Aplicación: Sujeción de piezas cilíndricas para inspección y mecanizado
  • Diseño: Ranura en V superior para ejes grandes y ranura inferior para ejes pequeños
  • Rangos disponibles para ejes: 5 a 40 mm, 7 a 60 mm y 7 a 90 mm

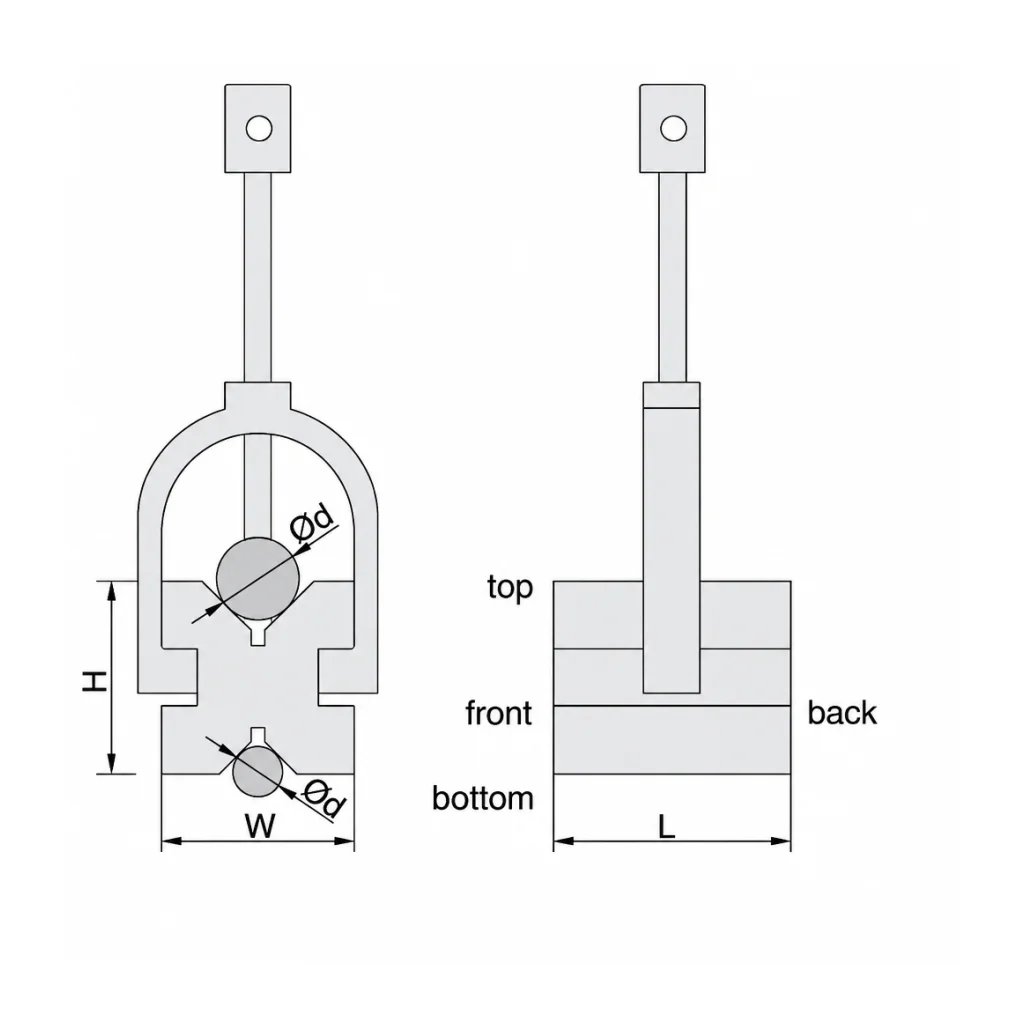

  • Tamaños disponibles (Largo × Ancho × Alto): 45 × 41 × 35 mm, 70 × 63 × 44 mm y 125 × 90 × 70 mm
  • Perpendicularidad de las ranuras en V respecto a las caras frontal y posterior: 5 µm
  • Diferencia de altura entre el par de bloques: 5 µm
  • Incluye: Juego de 2 bloques en V rectificados y emparejados, diseñados para trabajar en conjunto, estuche protector para almacenamiento y transporte, certificado de inspección y póliza de garantía de 1 año.
 Código  Tamaño  Intervalo de eje V ranuras a los lados superior e inferior paralelismo Ranuras en V en los lados delantero y trasero. Diferencia de altura de un par emparejado
636-045-01 45x41x35 mm 5-40 5µm 5µm 5µm
636-070-01 70x63x44 mm 7-60 5µm 5µm 5µm
636-125-01 125x90x70mm 7-90 5µm 5µm 5µm
