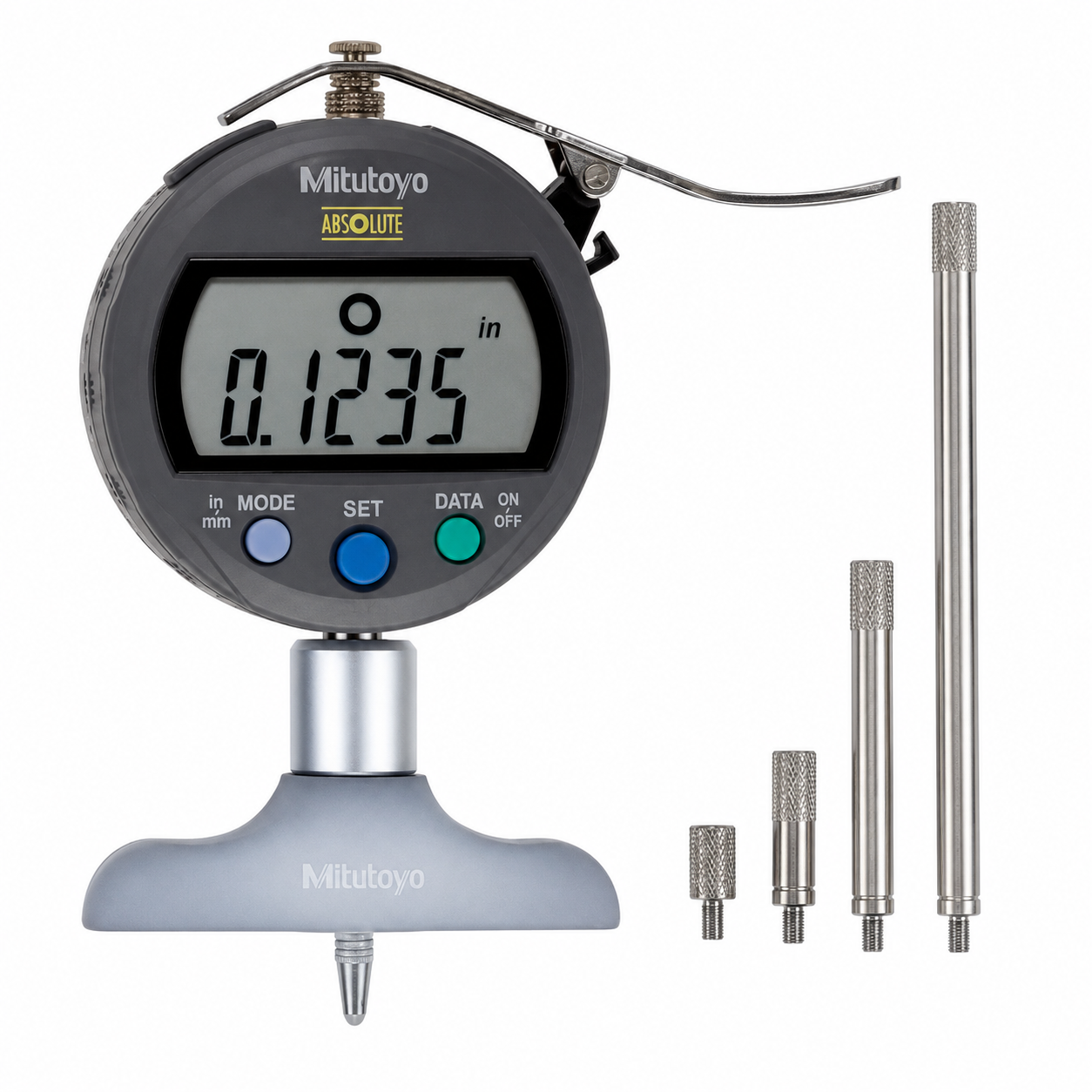

Medidor de profundidad digital Mitutoyo Digimatic ABSOLUTE Serie 547, de 0 a 200 mm (0 a 8 pulg)
Medidor de profundidad digital Mitutoyo ABSOLUTE con base de apoyo y varillas de extensión. Cada código es un equipo.
- Rango: 0 a 200 mm (0 a 8 pulg en los modelos S)
- Resolución: 0,01 mm o 0,001 mm, según el modelo
- Exactitud desde ±0,005 mm (547-252)
- Salida de datos SPC y pila SR44
Precio y disponibilidad sujetos a cotización. Esta ficha corresponde únicamente al equipo; calibración y certificados se cotizan por separado, si se requieren.
Solicitar cotización directaMedidor de profundidad Mitutoyo Digimatic ABSOLUTE Serie 547
Mide profundidades de barrenos, ranuras y escalones. La base se apoya en la cara de la pieza y el husillo baja hasta el fondo. El sistema ABSOLUTE guarda el origen mientras dure la pila, así que no hay que volver a poner en cero al encender.
El husillo recorre 12 mm (0,5 pulg). El rango de 0 a 200 mm se cubre con varillas de extensión. La cara de apoyo de la base está templada, rectificada y lapeada.
Modelos
| Modelo | Lectura | Resolución | Exactitud | Base (ancho × espesor) | Planitud de la base |
|---|---|---|---|---|---|
| 547-212 | mm | 0,01 mm | ±0,02 mm | 101,6 × 16 mm | 5 µm |
| 547-252 | mm | 0,001 mm | ±0,005 mm | 101,6 × 16 mm | 2 µm |
| 547-217S | pulg/mm | 0,0005 pulg / 0,01 mm | ±0,001 pulg | 2,5 × 0,63 pulg | 0,0002 pulg |
| 547-218S | pulg/mm | 0,0005 pulg / 0,01 mm | ±0,001 pulg | 4 × 0,63 pulg | 0,0002 pulg |
| 547-257S | pulg/mm | 0,00005 pulg / 0,001 mm | ±0,0003 pulg | 2,5 × 0,63 pulg | 0,00008 pulg |
| 547-258S | pulg/mm | 0,00005 pulg / 0,001 mm | ±0,0003 pulg | 4 × 0,63 pulg | 0,00008 pulg |
Datos comunes
| Recorrido del husillo | 12 mm (0,5 pulg) |
| Varillas de extensión incluidas | Modelos métricos: 5 varillas (10, 20, 30, 30 y 100 mm) · modelos S: 4 varillas (0,5, 1, 2 y 4 pulg) |
| Punta de contacto | De bola con carburo |
| Fuerza de medición | 1,5 N |
| Funciones | Origen, cero, retención de lectura, salida de datos y cambio pulg/mm (modelos S) |
| Pila | SR44, una pieza, con duración aproximada de 3,5 años en uso normal |
Cada modelo incluye su juego de varillas de extensión.
¿Para qué se usa?
- Medir la profundidad de barrenos, cuñeros, ranuras y escalones.
- Inspección de piezas maquinadas en laboratorio o en línea de producción.
- Registrar lecturas en una computadora con la salida SPC.
Preguntas frecuentes
¿Cómo mide 200 mm si el husillo recorre 12 mm?
Se agregan varillas de extensión al husillo. Cada varilla suma su longitud al rango.
¿Qué base conviene?
La base de 101,6 mm (4 pulg) apoya mejor sobre aberturas anchas. La de 63,5 mm (2,5 pulg) entra en espacios más chicos.
¿Cómo envío las lecturas a la computadora?
Con un cable SPC. Mitutoyo lo vende como accesorio de 1 m (905338) o de 2 m (905409).
¿Tienen medidores para profundidades mayores?
Sí. Revisa el medidor de profundidad Mitutoyo Serie 571, hasta 40 pulg, y el calibrador de profundidad digital ACCUD Serie 171. Consulta la categoría de medidores de profundidad.
¿Se puede calibrar?
Sí. Pregunta por la calibración al cotizar: nuestro laboratorio está acreditado por la EMA en la magnitud dimensional (D-226).
