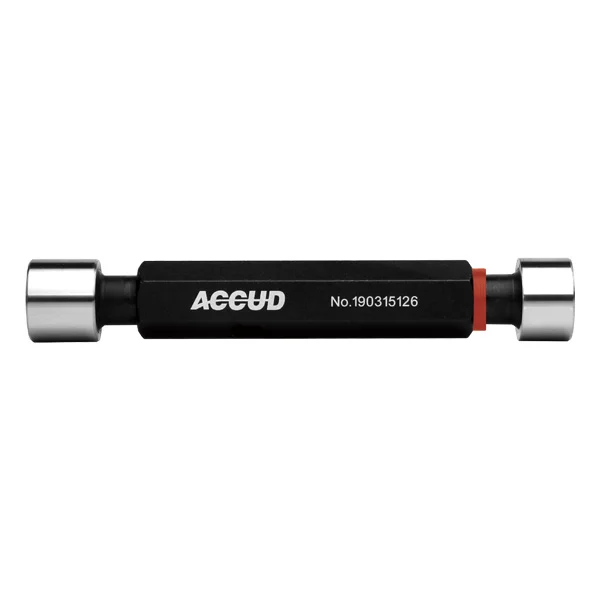

Calibre de tapón liso ACC-SERIES-541-002-17
El calibre de tapón liso de la Serie 541 son herramientas esenciales en la industria manufacturera, diseñadas para garantizar la precisión y calidad en la medición de diámetros internos.
A tener en cuenta
Estos calibres ofrecen una dureza de HRC85-89, lo que les proporciona una excelente resistencia al desgaste y una larga vida útil incluso en entornos de trabajo exigentes. Clasificados como Grado H7, cumplen con los requisitos de tolerancia más estrictos, asegurando mediciones precisas y confiables.
La Serie 541 está disponible en un rango de diámetros que van desde 1mm hasta 30mm, lo que la hace versátil y adecuada para diversas aplicaciones en industrias como la automotriz, aeroespacial y de maquinaria pesada.
Su diseño y fabricación aseguran que los diámetros cumplan con las especificaciones exactas, lo que es crucial para el ensamblaje correcto de componentes.
Utilizar calibre de tapón liso de alta calidad como los de la Serie 541 ofrece numerosos beneficios, incluyendo precisión en las mediciones, durabilidad y compatibilidad con estándares internacionales. Estos calibres son una inversión valiosa para cualquier empresa que busque mantener altos estándares de calidad en sus productos y procesos de manufactura.
La Serie 541 de calibre de tapón liso es una herramienta confiable y precisa, ideal para aplicaciones que requieren mediciones exactas y duraderas. Su conformidad con los estándares internacionales y su amplia gama de tamaños la convierten en una opción preferida para garantizar la calidad y eficiencia en la industria.
ENVIO GRATIS a toda la República Mexicana en compras mayores a $3,000 pesos
Descripción
El calibre de tapón liso es una herramienta esencial en la industria manufacturera, diseñadas para garantizar la precisión y calidad en la medición de diámetros internos.
La Serie 541 de calibre de tapón liso es un ejemplo destacado de este tipo de herramientas, diseñada para cumplir con los estándares internacionales y ofrecer un rendimiento excepcional en entornos exigentes.
Características principales del calibre de tapón liso
La Serie 541 de calibre de tapón liso de carburo se distingue por varias características clave que la hacen ideal para aplicaciones de alta precisión:
- Grado H7: Estos calibres están clasificados como Grado H7, lo que indica que cumplen con los requisitos de tolerancia más estrictos, asegurando mediciones precisas y confiables.
- Dureza y resistencia al desgaste: Fabricados con carburo, estos calibres ofrecen una dureza de HRC85-89, lo que les proporciona una excelente resistencia al desgaste y una larga vida útil incluso en entornos de trabajo exigentes.
- Rango de suministro: Los calibres están disponibles en un rango de diámetros que van desde 1mm hasta 30mm, lo que permite su uso en una amplia variedad de aplicaciones.
Aplicaciones y disponibilidad
El calibre de tapón liso de la Serie 541 son ampliamente utilizados en industrias que requieren mediciones precisas de diámetros internos, como la automotriz, aeroespacial y de maquinaria pesada.
Su diseño y fabricación aseguran que los diámetros cumplan con las especificaciones exactas, lo que es crucial para el ensamblaje correcto de componentes.
Además, el calibre de tapón liso se encuentran disponibles en una amplia gama de tamaños, lo que permite su uso en diversas aplicaciones. La siguiente tabla detalla los códigos y diámetros disponibles para la Serie 541:
Tolerancias y dimensiones
| Diámetro Ød (mm) | Tolerancia de Go (mm) | Tolerancia de NoGo (mm) | L1 (mm) | L2 (mm) | L (mm) | L3 (mm) | L4 (mm) |
|---|---|---|---|---|---|---|---|
| ≥2 ≤3 | +0.0010, +0.0022 | +0.0088, +0.010 | 6.5 | 4.5 | 62 | – | – |
| >3 ≤6 | +0.0013, +0.0027 | +0.0106, +0.012 | 8 | 6 | 74 | – | – |
| >6 ≤10 | +0.0015, +0.0033 | +0.0132, +0.015 | 10 | 7 | 87 | – | – |
| >10 ≤14 | +0.0018, +0.0038 | +0.0160, +0.018 | 12 | 8 | 99 | – | – |
| >14 ≤18 | +0.0018, +0.0038 | +0.0160, +0.018 | 14 | 10 | 114 | – | – |
| >18 ≤24 | +0.0023, +0.0046 | +0.0198, +0.021 | 16 | 12 | 132 | – | – |
| >24 ≤30 | +0.0023, +0.0046 | +0.0198, +0.021 | 18 | 14 | 136 | – | – |
| >30 ≤40 | +0.0023, +0.0055 | +0.0220, +0.025 | 20 | 15 | 155 | – | – |
| >40 ≤50 | +0.0023, +0.0055 | +0.0220, +0.025 | 25 | 18 | 169 | – | – |
| >50 ≤65 | +0.0028, +0.0064 | +0.0264, +0.030 | 30 | 18 | 164 | 165 | – |
| >65 ≤80 | +0.0028, +0.0064 | +0.0264, +0.030 | 35 | 25 | 169 | 159 | – |
| >80 ≤100 | +0.0032, +0.0075 | +0.0308, +0.035 | 35 | 25 | 169 | 159 | – |
Códigos
| Código | Diámetro Ød (mm) | Tipo | Código | Diámetro Ød (mm) | Tipo | Código | Diámetro Ød (mm) | Tipo | Código | Diámetro Ød (mm) | Tipo |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 541-002-17 | 2 | A | 541-017-17 | 17 | B | 541-032-17 | 32 | B | 541-047-17 | 47 | B |
| 541-003-17 | 3 | A | 541-018-17 | 18 | B | 541-033-17 | 33 | B | 541-048-17 | 48 | B |
| 541-004-17 | 4 | A | 541-019-17 | 19 | B | 541-034-17 | 34 | B | 541-049-17 | 49 | B |
| 541-005-17 | 5 | A | 541-020-17 | 20 | B | 541-035-17 | 35 | B | 541-050-17 | 50 | B |
| 541-006-17 | 6 | A | 541-021-17 | 21 | B | 541-036-17 | 36 | B | 541-052-17 | 52 | C |
| 541-007-17 | 7 | A | 541-022-17 | 22 | B | 541-037-17 | 37 | B | 541-055-17 | 55 | C |
| 541-008-17 | 8 | A | 541-023-17 | 23 | B | 541-038-17 | 38 | B | 541-060-17 | 60 | C |
| 541-009-17 | 9 | B | 541-024-17 | 24 | B | 541-039-17 | 39 | B | 541-065-17 | 65 | C |
| 541-010-17 | 10 | B | 541-025-17 | 25 | B | 541-040-17 | 40 | B | 541-070-17 | 70 | C |
| 541-011-17 | 11 | B | 541-026-17 | 26 | B | 541-041-17 | 41 | B | 541-075-17 | 75 | C |
| 541-012-17 | 12 | B | 541-027-17 | 27 | B | 541-042-17 | 42 | B | 541-080-17 | 80 | C |
| 541-013-17 | 13 | B | 541-028-17 | 28 | B | 541-043-17 | 43 | B | 541-085-17 | 85 | C |
| 541-014-17 | 14 | B | 541-029-17 | 29 | B | 541-044-17 | 44 | B | 541-090-17 | 90 | C |
| 541-015-17 | 15 | B | 541-030-17 | 30 | B | 541-045-17 | 45 | B | 541-095-17 | 95 | C |
| 541-016-17 | 16 | B | 541-031-17 | 31 | B | 541-046-17 | 46 | B | 541-100-17 | 100 | C |
La Serie 541 de calibres de tapón liso también se caracteriza por sus tolerancias precisas y dimensiones específicas. A continuación, se presenta una tabla con las tolerancias y dimensiones correspondientes:
Beneficios de utilizar calibre de tapón liso de carburo
Utilizar calibres de tapón liso de alta calidad, como los de la Serie 541, ofrece numerosos beneficios:
- Precisión: Garantizan que los diámetros internos cumplan con las especificaciones exactas, lo que es crucial para el ensamblaje correcto de componentes.
- Durabilidad: El carburo asegura que los calibres mantengan su precisión y resistencia incluso después de un uso prolongado.
- Versatilidad: La amplia gama de tamaños disponibles permite su uso en diversas aplicaciones y sectores industriales.
- Cumplimiento de estándares: Al cumplir con el estándar H7, estos calibres aseguran que los diámetros sean compatibles con otros componentes que siguen el mismo estándar.
El calibre de tapón liso de la Serie 541 son herramientas indispensables para cualquier industria que requiera precisión y calidad en la medición de diámetros internos.
Su conformidad con los estándares internacionales, su durabilidad y su amplia gama de tamaños los convierten en una inversión valiosa para garantizar la calidad y la eficiencia en los procesos de manufactura.
Ya sea que esté buscando un tamaño estándar o necesite un calibre personalizado, la Serie 541 ofrece soluciones confiables y de alta calidad.
