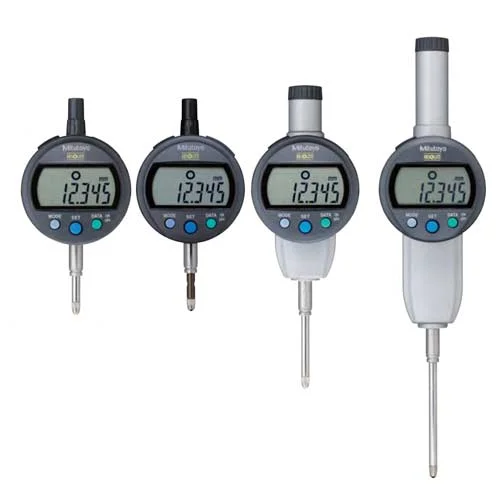

Indicador absolute digimatic tipo ID-CX, de 0.001 hasta 0.01 mm / 0.00005 hasta 0.00054″, Mitutoyo, serie 543

Indicador absolute digimatic tipo ID-CX, de 0.001 hasta 0.01 mm / 0.00005 hasta 0.00054″, Mitutoyo, serie 543

$100.00

  • Indicador absolute digimatic tipo ID-CX, Mitutoyo, serie 543
  • Rango: 0.001 hasta 0.01 mm / 0.00005 hasta 0.00054 pulg
  • Sensor ABS restablece la última posición del origen automáticamente cuando se enciende el indicador, la medición del juicio de tolerancia está disponible al fijar los valores límite superior e inferior, salida de datos que permite la incorporación a las redes de medición y a los sistemas de control estadístico del proceso, la duración de la pila es aprox. 7 000 horas en uso continuo con una sola pila
Cancelar

Descripción

  • Indicador absolute digimatic tipo ID-CX
  • Datos Técnicos:
    -Error de indicación: Refiérase a la lista de especificaciones (excluyendo error de conteo)
    -Pantalla: LCD de 6 dígitos y signo
    -Tipo de escala: Codificador lineal electrostático ABSOLUTE
    -Velocidad máxima de respuesta: Ilimitado (no soporta la medición tipo escaneo)
    -Fuerza de medición: Refiérase a la lista de especificaciones
    -Diám. del vástago: 8mm (Tipo ISO/JIS) o 3/8pulg (Tipo ANSI/AGD)
    -Punta de contacto estándar: 901312 (tipo ISO/JIS/DIN), 21BZB005 (tipo ASME/ANSI/AGD)
    -Pila: SR44 (1 pza.), 938882 para verificar la operación inicial (accesorio estándar)
    -Vida de la pila: Aprox. 7 000 horas de uso continuo
    -Nivel de protección contra polvo/agua: IP42
  • Funciones:
    Prefijado, Fijado a cero, Juicio PASA/±NO PASA, Cambio de dirección de Conteo, Encendido/Apagado, Cálculo simplificado, Función de bloqueo, Mantener los datos, Salida de datos, Conversión pulg/mm (en modelos pulg/mm)
    -Alarma: Bajo voltaje, Error de composición del valor de conteo, Error de sobreflujo, Error de fijado de límite de tolerancia
  • Accesorios opcionales
    21EZA198: Palanca de elevación (12.7/.5pulg tipo ISO/JIS)
    21EZA199: Palanca de elevación (12.7/.5pulg tipo ANSI/AGD)
    21EZA105: Palanca de elevación (12.7/.5pulg tipo ISO/JIS)*
    21EZA150: Palanca de elevación (12.7/.5pulg tipo ANSI/AGD)*
    21EZA197: Palanca de elevación (modelos 25.4mm/1pulg)
    21EZA200: Palanca de elevación (modelos 50.8mm/2pulg)
    540774: Cable de elevación 12.7mm y 25.4mm
    02ACA571: Resorte auxiliar para husillo (modelos 25.4mm/1pulg)**
    02ACA773: Resorte auxiliar para husillo (modelos 50.8mm/2pulg)**
    101040: Tapa con oreja (25.4mm/1pulg y 50.8mm/2pulg,
    tipo ISO / JIS)
    101306: Tapa con oreja (25.4mm/1pulg y 50.8mm/2pulg,
    tipo ANSI/AGD)
    137693: Palanca de elevación
    (para intervalos de medición: 25.4 y 50.8mm)
    (incluido con los modelos de 25.4mm y 50.8mm)137693:
    * No disponible para los modelos de baja fuerza de medición.
    ** Se requiere cuando se orienta el indicador hacia arriba.
    • Cable para SPC:
    1m (905338)
    2m (905409)
    • Herramienta de Entrada USB Directa (2m): 06AFM380F
    • Cable de conexión para U-WAVE-T:
    160mm (02AZD790F)
    Para interruptor de pedal (02AZE140F)
    Refiérase a la página 14 para detalles.s.
    • Mini procesador Digimatic DP-1VRA 264-505A
    • Puntas de contacto para indicadores
    (Refiérase a las páginas 318 a 321 para detalles.)
    Tapas intercambiables para la serie 2
    (Refiérase a la página 322 para detalles.)
    • Bases
Modelo (c/oreja, tapa plana)ResoluciónIntervaloError total*Fuerza de mediciónObservaciones
543-391543-391B0.00005 pulg/0.001 mm0.5 pulg0.0001 pulg1.5 N o menos
543-392 543-392B0.00005 pulg/0.001 mm0.5 pulg0.0001 pulg1.5 N o menos
543-395543-395B0.00005 pulg/0.001 mm0.5 pulg0.0001 pulg0.4 N – 0.7 NBaja fuerza de medición
543-396543-396B0.00005 pulg/0.001 mm0.5 pulg0.0001 pulg0.4 N – 0.7 NBaja fuerza de medición
543-471B0.00005 pulg/0.001 mm1 pulg0.0001 pulg1.8 N o menos**
543-472B0.00005 pulg/0.001 mm1 pulg0.0001 pulg1.8 N o menos**
543-491B0.00005 pulg/0.001 mm2 pulg0.0002 pulg2.3 N o menos**
543-492B0.00005 pulg/0.001 mm2 pulg0.0002 pulg2.3 N o menos**
543-401543-401B0.0005 pulg/0.01 mm0.5 pulg0.001 pulg0.9 N o menos
543-402543-402B0.0005 pulg/0.01 mm0.5 pulg0.001 pulg0.9 N o menos
543-405543-405B0.0005 pulg/0.01 mm0.5 pulg0.001 pulg0.2 N – 0.5 NBaja fuerza de medición
543-406543-406B0.0005 pulg/0.01 mm0.5 pulg0.001 pulg0.2 N – 0.5 NBaja fuerza de medición
543-475B0.0005 pulg/0.01 mm1 pulg0.001 pulg1.8 N o menos**
543-476B0.0005 pulg/0.01 mm1 pulg0.001 pulg1.8 N o menos**
543-495B0.0005 pulg/0.01 mm2 pulg0.0015 pulg2.3 N o menos**
543-496B0.0005 pulg/0.01 mm2 pulg0.0015 pulg2.3 N o menos**
