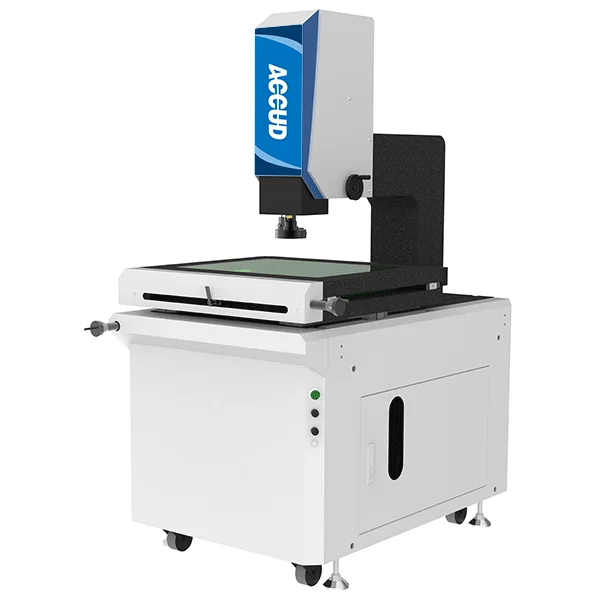

Máquina de visión ACC-SERIES VM5040
La máquina de visión de la serie VM son herramientas esenciales para la inspección de calidad y medición de precisión en la industria.
El modelo VM5040 cuenta con una base de granito, un sistema de iluminación LED ajustable y una cámara CCD de 1.3 megapíxeles. Su precisión de (3+L/200) µm y su capacidad de carga de 30 kg lo hacen ideal para diversas aplicaciones industriales.
Incluye software de análisis, bloque de calibración y controlador. Gracias a su diseño robusto y facilidad de uso, es una opción confiable para el control de calidad en sectores como la automoción, electrónica y manufactura.
ENVIO GRATIS a toda la República Mexicana en compras mayores a $3,000 pesos
Descripción
La máquina de visión se han convertido en herramientas fundamentales en la industria moderna, especialmente en el ámbito de la inspección de calidad y medición de piezas. La serie VM de máquinas de visión está diseñada para proporcionar alta precisión y confiabilidad en los procesos de medición.
Características principales
La máquina de visión serie VM cuenta con una base y columna de granito, lo que garantiza una alta estabilidad y resistencia a vibraciones. Además, incluye un certificado de inspección del fabricante, asegurando que cada equipo cumple con los estándares de calidad requeridos. Esta máquina está diseñada para ser utilizada en procesos de inspección de calidad en diversas industrias, como la manufactura de componentes electrónicos y mecánicos.
Especificaciones técnicas de la máquina de visión
El modelo VM5040 cuenta con una capacidad de medición en los ejes XY de 500 x 400 mm, con un recorrido en el eje Z de 200 mm. Su sistema de movimiento de la plataforma es manual, lo que permite un control preciso por parte del operador. Además, incluye una resolución de escala lineal de 1 µm y una precisión en los ejes XY de (3+L/200) µm, donde L representa la longitud de medición en mm.
La repetibilidad del sistema es de 2 µm, mientras que el enfoque de la cámara es de 90 mm. La máquina incorpora una cámara CCD a color con una resolución de 1.3 megapíxeles y un sistema de ampliación de lentes de 0.7X a 4.5X, con una magnificación total de 30X a 220X.
Tabla de Especificaciones de la máquina de visión
| Especificación | VM2010 | VM3020 | VM4030 | VM5040 |
|---|---|---|---|---|
| Rango de medición (X/Y axis) | 200×100mm | 300×200mm | 400×300mm | 500×400mm |
| Recorrido del eje Z con escala | 200mm* | 200mm* | 200mm* | 200mm* |
| Método de movimiento de la plataforma | Manual | Manual | Manual | Manual |
| Resolución de la escala lineal (X/Y/Z) | 1μm | 1μm | 1μm | 1μm |
| Precisión (X/Y axis) | (3+L/200)μm | (3+L/200)μm | (3+L/200)μm | (3+L/200)μm |
| Repetibilidad | 2μm | 2μm | 2μm | 2μm |
| Enfoque | 90mm | 90mm | 90mm | 90mm |
| Aumento de la lente | 0.7X-4.5X | 0.7X-4.5X | 0.7X-4.5X | 0.7X-4.5X |
| Aumento total | 30-220X | 30-220X | 30-220X | 30-220X |
| Cámara | Color CCD, 1.3M píxeles | Color CCD, 1.3M píxeles | Color CCD, 1.3M píxeles | Color CCD, 1.3M píxeles |
| Iluminación de contorno | LED, ajuste de brillo | LED, ajuste de brillo | LED, ajuste de brillo | LED, ajuste de brillo |
| Iluminación de superficie | LED, ajuste de brillo | LED, ajuste de brillo | LED, ajuste de brillo | LED, ajuste de brillo |
| Carga máxima de la plataforma de vidrio | 20kg | 20kg | 20kg | 30kg |
| Dimensiones (L×W×H) | 560×860×880mm | 770×650×1080mm | 960×750×1080mm | 1250×860×1690mm |
| Peso | 140kg | 188kg | 230kg | 450kg |
*El recorrido del eje Z está disponible bajo pedido.
Tabla de Accesorios
| Accesorio | Cantidad |
|---|---|
| Unidad principal | 1 |
| Bloque de calibración | 1 |
| Software con dongle USB | 1 |
| Controlador | 1 |
| Mesa de operación (solo VM5040) | 1 |
Sistema de iluminación
Uno de los aspectos clave de la serie VM es su avanzado sistema de iluminación, que incluye iluminación de contorno mediante LED con ajuste de brillo y una iluminación de superficie también basada en LED con ajustes de brillo. Este sistema garantiza una visualización clara y precisa de los objetos en inspección, mejorando la detección de detalles y defectos.
Capacidad de carga y dimensiones
El modelo VM5040 permite una carga máxima de la plataforma de 30 kg, lo que lo hace ideal para piezas de tamaño mediano y grande. En cuanto a sus dimensiones, la máquina mide 1250 x 860 x 1180 mm (Largo x Ancho x Alto) y tiene un peso de 450 kg, lo que proporciona una estructura robusta y estable para procesos de medición de alta precisión.
Accesorios incluidos de la máquina de visión
El equipo VM5040 viene con una serie de accesorios esenciales para su operación, incluyendo:
- Unidad principal (1 pieza)
- Bloque de calibración (1 pieza)
- Software con dongle USB (1 pieza)
- Controlador (1 pieza)
- Mesa de operación (solo para el modelo VM5040)
Estos accesorios facilitan la instalación y uso inmediato de la máquina de visión, asegurando un funcionamiento eficiente y preciso desde el primer momento.
Ventajas y aplicaciones
Las máquinas de visión de la serie VM ofrecen varias ventajas para los usuarios:
- Alta precisión: Gracias a su sistema de medición con escala lineal de 1 µm.
- Flexibilidad: Permite la medición de piezas de diferentes tamaños y materiales.
- Facilidad de uso: Su operación manual permite un control detallado y preciso.
- Iluminación avanzada: Mejora la visibilidad y detección de detalles en las piezas.
Esta máquina de visión son ideales para aplicaciones en industrias como la automotriz, aeroespacial, electrónica y de fabricación de herramientas de precisión, donde la inspección de calidad es fundamental para garantizar la conformidad con los estándares internacionales.
La máquina de visión de la serie VM, y en particular el modelo VM5040, representan una solución eficaz para la inspección y medición de piezas con alta precisión. Gracias a su diseño robusto, su avanzada tecnología de iluminación y su facilidad de uso, estas máquinas se han convertido en una herramienta esencial en el control de calidad de la industria moderna. Con su certificación de inspección del fabricante y su sistema de medición confiable, la máquina de visión es una excelente opción para aquellas empresas que buscan optimizar sus procesos de verificación y control de calidad.
