Calibre de tapón de rosca estándar americano Serie 547 , ACCUD

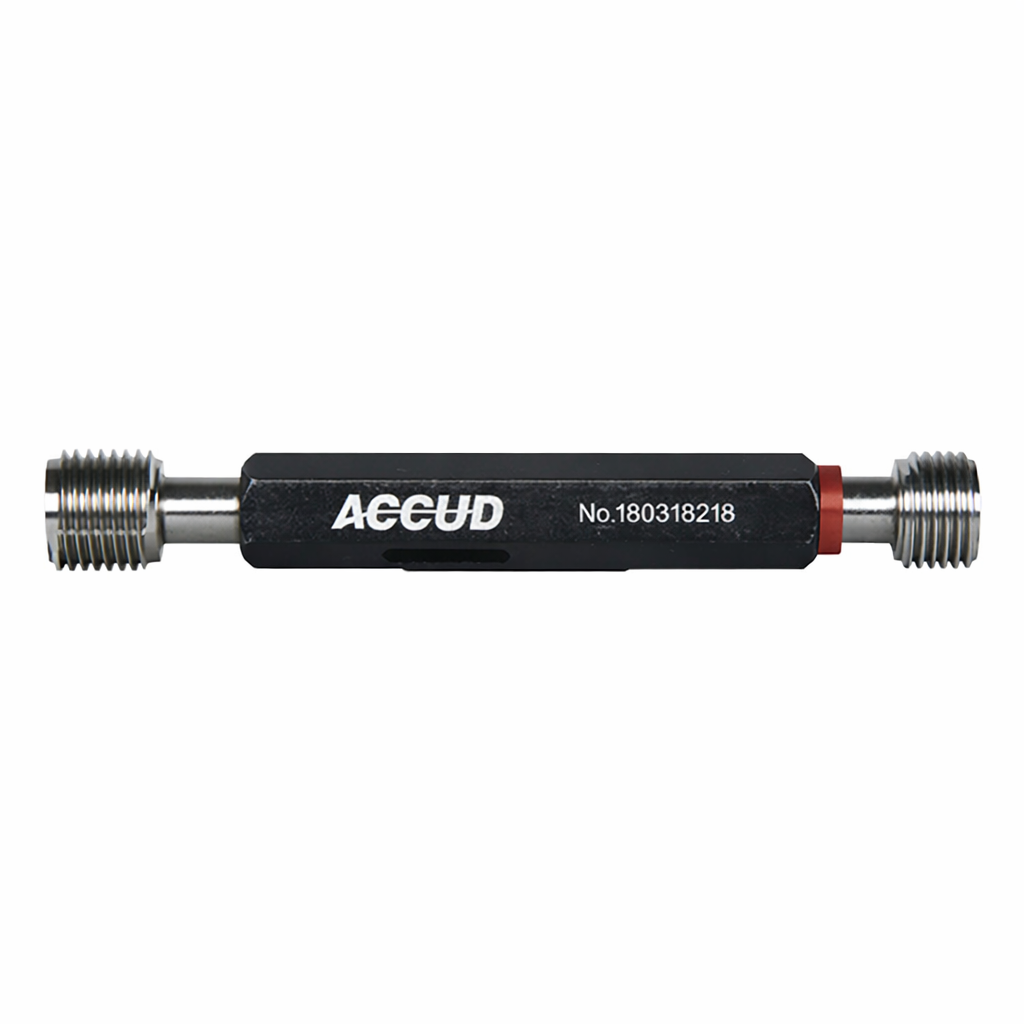

Calibre de tapón de rosca estándar americano Serie 547
El calibre de tapón de rosca estándar americano Serie 547 de ACCUD es una herramienta de metrología esencial para la verificación de roscas en componentes mecánicos. Diseñado bajo la norma ANSI B1.2 y clasificado como Clase 2B, este calibre garantiza la precisión y compatibilidad en aplicaciones industriales, asegurando un control dimensional efectivo mediante su sistema pasa/no pasa. Fabricado en acero templado al aceite con una dureza de HRC60-62, ofrece alta durabilidad y resistencia al desgaste, manteniendo su precisión incluso tras un uso prolongado.
- Verificación de roscas según estándares industriales.
- Ideal para aplicaciones en maquinaria, automoción y construcción.
- Amplia gama de tamaños disponibles para diversas necesidades.
Cotización formal y entrega detallada
Inicia sesión o regístrate para ver tiempos de entrega exactos, calibración acreditada opcional, costos de envío automáticos y generar un PDF formal.
Calibre de tapón de rosca estándar americano Serie 547
El calibre de tapón de rosca estándar americano es una herramienta esencial en la industria para verificar la precisión de las roscas en componentes mecánicosya que cuenta con un sistema pasa no pasa para control dimensional.
Estos calibres son utilizados para asegurar que las roscas cumplan con los estándares requeridos, garantizando la compatibilidad y el correcto funcionamiento de las piezas.
A tener en cuenta
Estos calibres cumplen con la norma ANSI B1.2, lo que garantiza su compatibilidad y fiabilidad en aplicaciones industriales. Clasificados como Clase 2B, son ideales para la mayoría de las aplicaciones generales, ofreciendo un equilibrio entre la facilidad de ensamblaje y la resistencia de la rosca.
Fabricados en acero templado al aceite que no se contrae, estos calibres ofrecen una alta durabilidad y resistencia al desgaste. Su dureza de HRC60-62 los hace extremadamente resistentes a la deformación, asegurando que mantengan su precisión incluso después de un uso prolongado.
Esta combinación de materiales y dureza es esencial para aplicaciones que requieren mediciones exactas y repetibles.
El calibre de tapón de rosca estándar americano, están disponibles en una amplia gama de tamaños, desde 4-40UNC hasta 1-12UNF, lo que los hace adecuados para diversas aplicaciones en industrias como la fabricación de maquinaria, la automoción y la construcción.
Características
Su uso es crucial para garantizar que las roscas cumplan con los estándares requeridos, asegurando el correcto funcionamiento y la compatibilidad de los componentes mecánicos.
El mantenimiento adecuado, como el almacenamiento en un ambiente seco y la limpieza regular, es fundamental para preservar la precisión de estos calibres.
Su uso correcto no solo asegura la calidad de las roscas, sino que también contribuye a la eficiencia operativa y a la seguridad de los sistemas mecánicos.
Los calibres de tapón de rosca estándar americano son herramientas indispensables para cualquier proceso de fabricación o mantenimiento que requiera precisión y confiabilidad en la verificación de roscas.
Cumplimiento con normas
El calibre de tapón de rosca estándar americano cumplen con la norma ANSI B1.2, que establece los requisitos para las roscas unificadas ya que tiene diversas aplicaciones en inspección industrial.
Esta norma asegura que los calibres sean compatibles con una amplia gama de aplicaciones industriales, proporcionando una referencia confiable para la inspección y el mantenimiento de las roscas.
Características técnicas
Clase 2B
El calibre de tapón de rosca están clasificados como Clase 2B, lo que indica que son adecuados para la mayoría de las aplicaciones generales. Esta clase ofrece un equilibrio entre la facilidad de ensamblaje y la resistencia de la rosca.
Material
Estos calibres están fabricados con acero templado al aceite que no se contrae, lo que garantiza una alta durabilidad y resistencia al desgaste. Este material también asegura que los calibres mantengan su precisión a lo largo del tiempo, incluso con un uso frecuente.
Dureza del calibre de tapón de rosca estándar americano
La dureza de los calibres es de HRC60-62, lo que los hace extremadamente resistentes a la deformación y al desgaste. Esta alta dureza es crucial para mantener la precisión en la verificación de las roscas.
Tipos de calibres de tapón de rosca
Calibre Macho
El calibre macho se utiliza para verificar las roscas internas de los componentes. A continuación, se presenta una tabla con los códigos y tamaños disponibles:
| Código | Tamaño | Código | Tamaño | Código | Tamaño |
|---|---|---|---|---|---|
| 547-00440-UNC | 4-40UNC | 547-51618-UNC | 5/16-18UNC | 547-05811-UNC | 5/8-11UNC |
| 547-04048-UNF | 4-48UNF | 547-51624-UNF | 5/16-24UNF | 547-05818-UNF | 5/8-18UNF |
| 547-00632-UNC | 6-32UNC | 547-03816-UNC | 3/8-16UNC | 547-03410-UNC | 3/4-10UNC |
| 547-06040-UNF | 6-40UNF | 547-03824-UNF | 3/8-24UNF | 547-03416-UNF | 3/4-16UNF |
| 547-00832-UNC | 8-32UNC | 547-71614-UNC | 7/16-14UNC | 547-07809-UNC | 7/8-9UNC |
| 547-08036-UNF | 8-36UNF | 547-71620-UNF | 7/16-20UNF | 547-07814-UNF | 7/8-14UNF |
| 547-01024-UNC | 10-24UNC | 547-01213-UNC | 1/2-13UNC | 547-01080-UNC | 1-8UNC |
| 547-01032-UNF | 10-32UNF | 547-01220-UNF | 1/2-20UNF | 547-01012-UNF | 1-12UNF |
| 547-01420-UNC | 1/4-20UNC | 547-91612-UNC | 9/16-12UNC | ||
| 547-01428-UNF | 1/4-28UNF | 547-91618-UNF | 9/16-18UNF |
Aplicaciones
El calibre de tapón de rosca estándar americano son utilizados en diversas industrias, incluyendo la fabricación de maquinaria, la automoción y la construcción. Su precisión es vital para asegurar que las roscas cumplan con los estándares requeridos, lo que es esencial para el correcto funcionamiento de los componentes mecánicos.
Mantenimiento y uso
Para mantener la precisión de los calibres de tapón de rosca, es importante almacenarlos en un ambiente seco y libre de polvo. Además, se recomienda limpiarlos después de cada uso para evitar la acumulación de residuos que podrían afectar su rendimiento.
El calibre de tapón de rosca estándar americano son herramientas indispensables en la industria para garantizar la precisión de las roscas en componentes mecánicos.
Su diseño conforme a las normas ANSI B1.2, junto con su construcción robusta, los convierte en una opción confiable para aplicaciones críticas. Ya sea en la inspección de rutina o en el mantenimiento preventivo, estos calibres desempeñan un papel crucial en la seguridad y eficiencia de los sistemas mecánicos.
