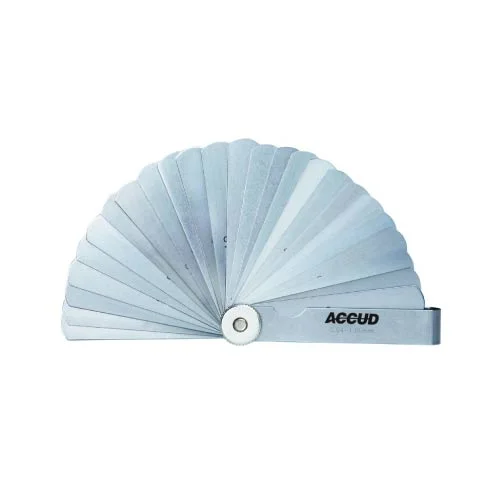

Juego de lainas (galgas de espesores) ACCUD Serie 912, de 0,02 a 1,00 mm
Juegos de lainas, también llamadas galgas o calibradores de espesores, para medir holguras y separaciones entre piezas.
- 5 juegos, de 13 a 32 hojas
- Espesores de 0,02 a 1,00 mm, según el juego
- Acero para resortes templado, conforme a DIN 2275
- Hojas de 100 mm de largo, con el espesor marcado
Cotización formal y entrega detallada
Agrega el equipo y envía tu solicitud: un asesor te responde con precio, disponibilidad y opciones de calibración. Si ya eres cliente, inicia sesión para ver precios, tiempos de entrega y generar un PDF formal.
Lainas de espesores ACCUD Serie 912
Una laina, también llamada galga o calibrador de espesores, es una hoja de acero de espesor conocido. Se mete en la separación entre dos piezas: la hoja que entra con un ligero roce indica la holgura. Los juegos reúnen varias hojas unidas por un tornillo.
Según la ficha de ACCUD, las lainas Serie 912 son de acero para resortes templado y cumplen la norma DIN 2275. La exactitud de cada hoja es de ±(3 + T/80) µm, donde T es el espesor de la hoja en µm. Las hojas miden 100 mm de largo y 10,5 mm de ancho; el juego cerrado mide 195 mm.
Juegos
| Código | Intervalo | Hojas | Espesores (mm) |
|---|---|---|---|
| ACC912-050-13 | 0,03 a 0,50 mm | 13 | 0,03, 0,04, 0,05, 0,06, 0,07, 0,08, 0,09, 0,10, 0,15, 0,20, 0,30, 0,40, 0,50 |
| ACC912-100-13 | 0,05 a 1,00 mm | 13 | 0,05, 0,10, 0,15, 0,20, 0,25, 0,30, 0,40, 0,50, 0,60, 0,70, 0,80, 0,90, 1,00 |
| ACC912-100-17 | 0,02 a 1,00 mm | 17 | 0,02, 0,03, 0,04, 0,05, 0,06, 0,07, 0,08, 0,09, 0,10, 0,15, 0,20, 0,25, 0,30, 0,40, 0,50, 0,75, 1,00 |
| ACC912-100-20 | 0,05 a 1,00 mm | 20 | 0,05, 0,10, 0,15, 0,20, 0,25, 0,30, 0,35, 0,40, 0,45, 0,50, 0,55, 0,60, 0,65, 0,70, 0,75, 0,80, 0,85, 0,90, 0,95, 1,00 |
| ACC912-100-32 | 0,03 a 1,00 mm | 32 | 0,03, 0,04, 0,05, 0,06, 0,07, 0,08, 0,09, 0,10, 0,13, 0,15, 0,18, 0,20, 0,23, 0,25, 0,28, 0,30, 0,33, 0,35, 0,38, 0,40, 0,45, 0,50, 0,55, 0,60, 0,63, 0,65, 0,70, 0,75, 0,80, 0,85, 0,90, 1,00 |
¿Para qué se usa?
- Medir la holgura entre piezas, como el juego de válvulas o la separación en guías.
- Ajustar claros en moldes, troqueles y maquinaria.
- Revisar la planitud de una pieza sobre una superficie de referencia.
No es un medidor de espesor de papel, plástico o recubrimientos. Para eso se usa un medidor de espesores de contacto o de recubrimiento.
Preguntas frecuentes
¿Laina, galga o calibrador de espesores?
Son nombres del mismo instrumento. En México se le dice laina; en otros países, galga de espesores o calibrador de hojas.
¿Qué juego necesito?
Si mides holguras pequeñas, desde 0,02 mm, el ACC912-100-17. Si necesitas pasos finos en todo el intervalo, el ACC912-100-32 (32 hojas). Para trabajo general hasta 1 mm, el ACC912-100-13 o el ACC912-100-20.
¿Cuál es la exactitud de una hoja de 1 mm?
Con la fórmula de ACCUD, una hoja de 1,00 mm (T = 1000 µm) tiene una exactitud de ±(3 + 1000/80) µm = ±15,5 µm. Una hoja de 0,05 mm (T = 50 µm) tiene ±3,6 µm.
¿Tienen otras lainas?
Sí. Revisa las lainas ACCUD Serie 913/914/915, con hojas más largas, el juego de lainas Mitutoyo Serie 184 y la categoría de lainas y galgas de espesores. También puedes leer nuestra guía sobre lainas.
¿Se puede calibrar?
Sí. Pregunta por la calibración al cotizar: nuestro laboratorio está acreditado por la ema en la magnitud dimensional (D-226).
